產品概述

常用的低壓電器產品如斷路器用于執行開關和實施保護，能夠防止由線間金屬性短路故障、長時間過載發熱或接地電弧性短路故障（漏電）引發的電氣火災，但基本上屬于被動預防。特別是對于線間端子或線路發熱溫度緩慢升高，或泄漏電流緩慢增大而引發的金屬性短路或過載故障或接地電弧性故障，不能提早有效防范。因為傳統的電工保護產品都是在一定的參數下動作的，如果故障電流達不到保護開關的整定值，那么保護開關就不會動作。工程實踐中，如果設計、安裝錯誤或粗心大意，導致電工保護產品不匹配或施工質量差，則存在這種電氣故障的風險就比較大。有必要對這種電氣故障進行監控、預警，因此電氣火災監控系統應運而生。

組合式電氣火災監控設備執行國家標準：

GB 14287.1-2014標準《電氣火災監控系統 第1部分：電氣火災監控設備》

GB 14287.2-2014標準《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》

GB 14287.3-2014標準《電氣火災監控系統 第3部分：測溫式電氣火災監控探測器》

CDFL系列電氣火災監控系統是由CDFL（或CDFLS）組合式電氣火災監控探測器（以下稱探測器）與CDFL-Z電氣火災監控設備（以下稱監控設備）及其配套附件組成。

德力西CDFL（CDFLS）可獨立工作或通powerbus供電總線與CDFL-Z電氣火災監控設備連接工作，實現漏電檢測、溫度檢測和輸出控制等功能，工作穩定可靠，并根據過線電流的大小不同配接多種剩余電流互感器。

德力西CDFL（CDFLS）組合式電氣火災探測器是用于接收現場設備出現的剩余電流及溫度信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理

基本功能

德力西電氣CDFL電氣火災監控系統選用貼片元器件，采用最新的MCU控制IC，通過采用SMD與接插相結合的方式進行生產組裝，以高性能微控制器（單片機＋嵌入式軟件）作總控制器，通過powerbus供電總線每臺探測器，對系統內所有受控回路的運行狀態進行實時監控：

1、可在線監測單路或多路的漏電流，各相電纜溫度信號，每路通道具有斷線、過壓、欠壓等檢測功能

2、 額定剩余電流報警動作值，可根據需要靈活設置，溫度報警動作值也可編程

3、采用現場總線通訊技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。

4、具有事件存儲功能，監控設備能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；

5、集成度高，網絡化，智能化程度高

技術參數

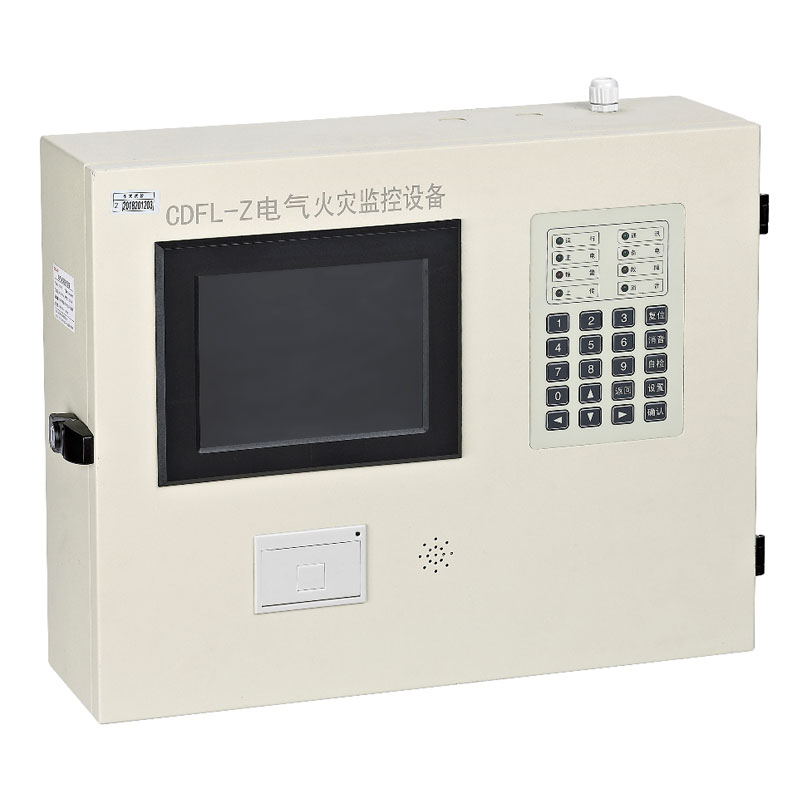

CDFL-Z電氣火災監控設備：

1、監控容量：最高可擴展到500個監控單元（探測器）

2、歷史記錄：故障單元地址，發生時間，故障項目，記錄4000條

3、監控報警項目：

        剩余電流故障（漏電）：顯示故障單元地址

        溫度故障： 顯示故障單元地址

4、自檢項目：

        電源檢查：監控設備電源

        連接檢查：監控設備與各單元探測器連接

        端口檢查：監控主機與各輸入輸出端口狀態

        警檢查：聲光喇叭報警待命狀態 ；

5、故障查詢：查詢歷史記錄內某單元報警故障原因

CDFL（CDFLS）組合式電氣火災監控探測器：

1、工作電壓：AC220V/ 工作電流：≤10mA

2、額定報警電流：200mA～1000mA，步長1mA

3、 額定報警溫度：45℃到140℃，步長1℃

4、輸出觸點容量：1A/AC125V，3A/DC24V

5、外殼防護等級：IP30

產品特點

1、可與感溫探頭聯動控制

2、液晶大尺寸顯示，聲光報警，監控狀態一目了然

3、多路監控功能，提高系統運行效率

4、剩余電流探測和溫度監控任意組合，最多可達8路剩余電流及4路溫度

5、集成度高，網絡化，智能化程度高

6、具有聯動控制功能，485通訊接口實時傳輸系統當前狀態
