德力西的時控開關和交流接觸器是經常搭配在一起使用的電氣產品,用時控開關來控制交流接觸器怎么接線,我想是很多人心中的問題,今天德力西就來講講怎么在220V電壓和380V電壓下進行時控開關和接觸器的接線。

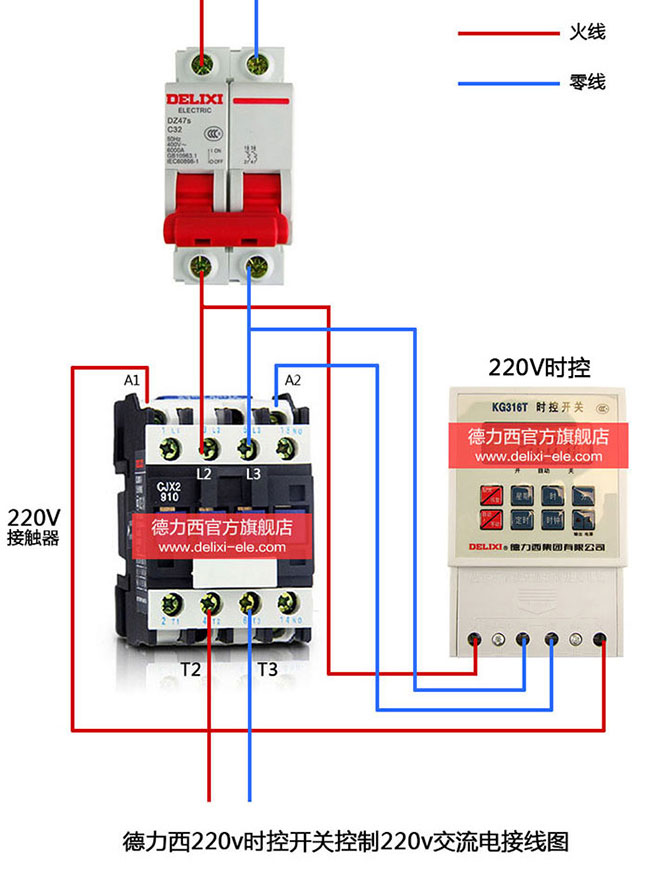

上圖是德力西220V時控開關控制220V交流電接線圖,這種接線方式,時控開關的進線需要一組220V電源線,出線用來控制交流接觸器的A1、A2控制線圈即可,而接觸器其中兩組觸點接一根火線一根零線。

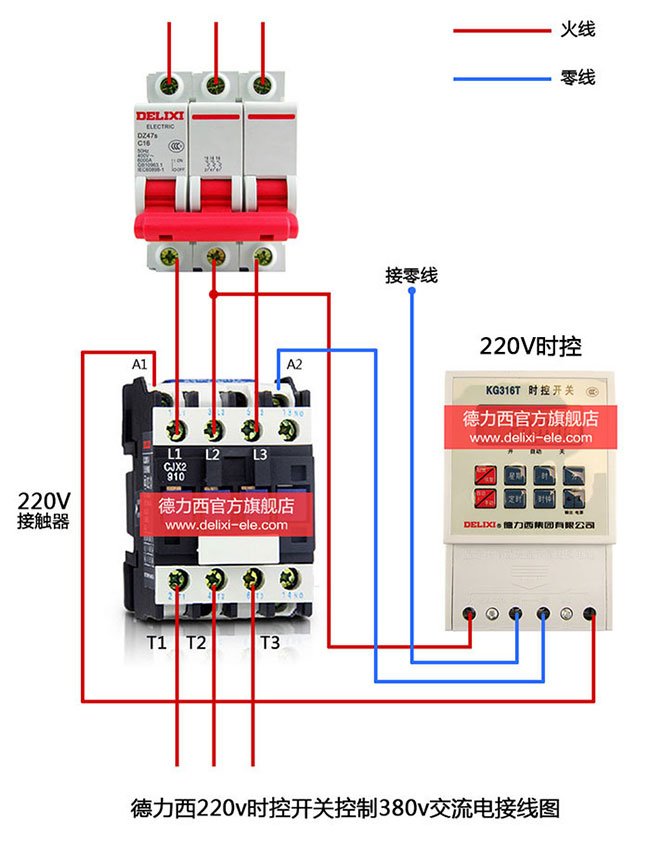

上圖是德力西220V時控開關控制380V交流電接線圖,這種接線方式,時控開關的進線需要一組220V電源線,出線用來控制交流接觸器的A1、A2控制線圈即可,而接觸器三組觸點接三組火線。

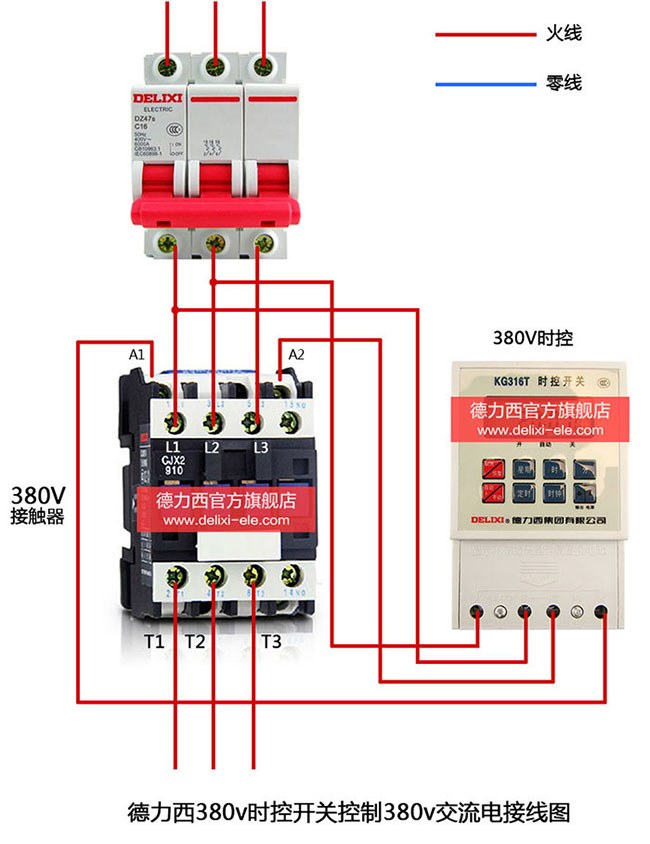

上圖是德力西380V時控開關控制380V交流電接線圖,這種接線方式,時控開關的進線需要一組380V電源線,出線用來控制交流接觸器的A1、A2控制線圈即可,而接觸器三組觸點接三組火線。
