德力西新款時控開關KG316T設置說明書

發布日期：2018-04-20 22:51:43 作者：德力西旗艦店

摘要： 一、適用范圍德力西時控開關推出一款全新外殼的KG316T時鐘控制器，這款時控開關外殼和老款完全不一樣，按鈕更加舒服、細軟。這款時控開關適用于控制電路中，作為延時定時元器件，可按照預定的時間接通或者斷開各種控制電路的電源，常用于路燈、霓虹燈、廣告牌、廣播電視設備及各種家用電器。

一、適用范圍

德力西時控開關推出一款全新外殼的KG316T時鐘控制器，這款時控開關外殼和老款完全不一樣，按鈕更加舒服、細軟。這款時控開關適用于控制電路中，作為延時定時元器件，可按照預定的時間接通或者斷開各種控制電路的電源，常用于路燈、霓虹燈、廣告牌、廣播電視設備及各種家用電器。

二、結構特征

這款德力西新殼時控開關跟老款德力西時控開關相比采用了8位微處理器芯片直接封裝在PCB線路板上，外圍使用了貼片元件表面安裝，顯示部分采用了LCD液晶顯示屏，并且使用了30A大功率繼電器，電池是5號干電池可更換。

三、時鐘自動校時功能

這款德力西時控開關具有時鐘自動校時功能，在解鎖狀態下，先按住“取消/恢復”鍵，同時按住“時鐘”鍵顯示“7d=00”進入時鐘自動校時功能，該數值表示一周內需要調整的時間，單位為秒。

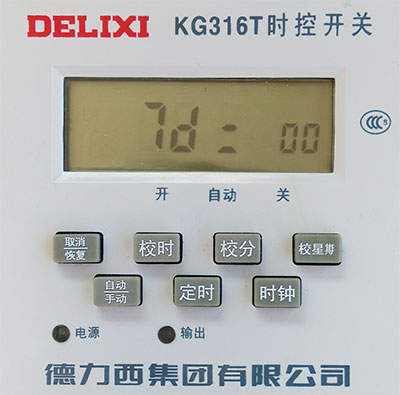

德力西KG316T時控開關具有時鐘自動校時功能

“7d=-xx”表示自動減少多少秒，“7d=xx”表示自動增加多少秒，最大調整范圍為28秒。按“校星期”鍵調整每周所需調整的時間，按“時鐘”鍵返回。設定完成后，他會在每周六的00:31分30秒自動增加或減少已設定好的秒數。

四、技術特征

德力西時控開關與短路保護器或熔斷器配合使用，當繼電器短路時不應對人及設備造成危害，在未修理或更換配件前不允許繼續使用。

名稱	技術參數說明
產品描述	交流頻率50Hz，額定控制電源電壓AC380V及以下，自動控制電路中，作時間控制元件，按預定的時間接通或斷開電路。
符合證書	CCC認證
符合標準	IEC 60947-5-1 ， GB 14048.5
額定電壓	220V(AC)，380V(AC)
額定電流	3A（220V），1.9A（380V）
額定絕緣電壓	AC380V
額定沖擊耐受電壓	AC1.5KV
額定控制電源電壓	AC220V、AC380V
直接控制功率	≤6
約定發熱電流	10A
污染等級	3
外殼防護等級	IP50
負載功率	阻性負載6KW、感性負載1.8KW、電機負載1.2KW、燈負載0.9KW
走時誤差	≤2秒/天
時段數量	每天可設置16次開、16次關
機械壽命	≥1×10六次方次
電壽命	≥1×10五次方次
功耗	≤3W
工作方式	時間自動控制
控制時間	1min≤t≤168h(按天循環或周循環時間控制)

五、外形尺寸、安裝尺寸

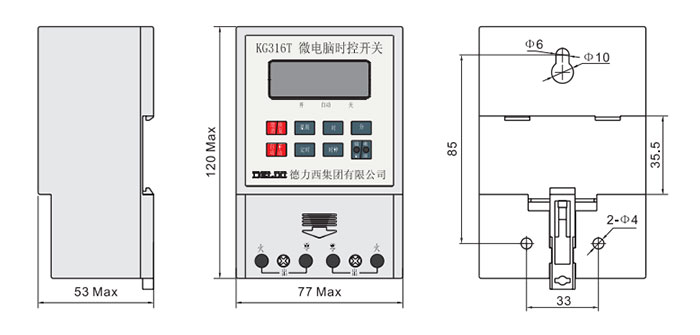

德力西KG316T時控開關外形尺寸和安裝尺寸

六、安裝、使用操作

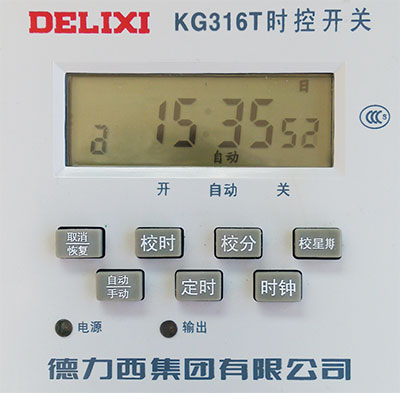

德力西新殼KG316T時控開關帶有自鎖功能

這款德力西新款新殼KG316T時控開關帶有自鎖功能，當無操作時15秒后會自動上鎖，屏幕左下角會顯示“?”，當需要解鎖時，連續按5次“取消/恢復”按鍵即可，此時“?”標記會消失。

具體設置說明請參考：《德力西KG316T時控開關設置說明書》

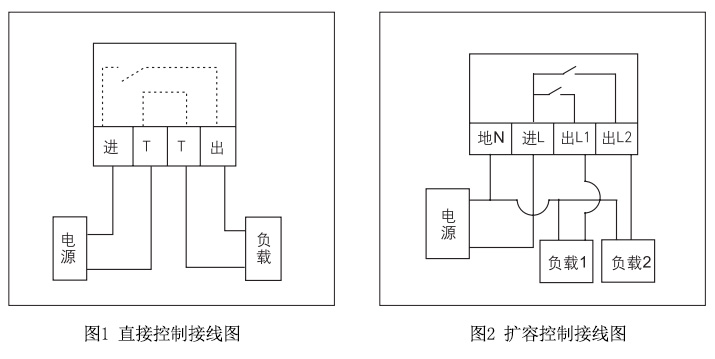

七、接線圖

如上圖所示，圖1是直接接線方式，當所控制的電器功率小于0.9KW（900W）時，可采用這種接線方式。當功率超過0.9KW時，可配合交流接觸器使用，根據電器的功率大小采用不同大小的德力西交流接觸器。

八、常見故障及排除方法

1、LCD液晶屏不顯示或者顯示不清，請更換電池

2、通電工作后的時控開關工作不正常，請檢查時控開關時段設定是否符合所需要求，以及星期的設定，檢查是否設定在“自動”的位置

3、時控開關到設定時間輸出指示燈亮，但是繼電器不轉換時，請檢查電源電壓是否過低

4、燒壞產品，請檢查供電電源是否超出了產品額定電源電壓，電源線是否接錯

5、故障排除，當產品出現故障后，先斷開電源，檢查線路是否有問題。
