一、什么是分勵脫扣開關
分勵脫扣器實際是由分閘線圈和脫扣器組合而成。我們常說的消防控制就是當出現電路故障或者火災發生時,人為的給分勵脫扣線圈加上規定的電壓,分勵脫扣器會控制斷路器跳閘。分勵脫扣器常用在遠距離需要強制切斷電源的控制上,現在用得最多的就是消防控制切斷非消防電源。
二、常用的分勵脫扣開關型號
德力西常用的分離脫扣開關有CDM1系列和DZ47系列。CDM1塑殼斷路器帶分勵脫扣的是3310和3340規格,其中3310是帶分勵脫扣的,3340是帶分勵脫扣和信號反饋的;DZ47小型斷路器的分勵脫扣器型號是MX+OF。
上圖是德力西塑殼斷路器CDM1分勵脫扣
上圖是德力西小型斷路器DZ47分勵脫扣
三、分勵脫扣開關的原理
分勵脫扣線圈電壓種類有交流和直流,電壓大小有各種電壓等級。切斷非消防電源時用DC24V消防電源作分勵脫扣線圈電源是最方便也是最簡單的。分勵脫扣線圈只能短時間通電,時間一長就燒壞;所以在控制回路里要串接一個斷路器的常閉接點,斷路器脫扣后切斷分勵脫扣線圈的電流。
四、分勵脫扣開關怎么接線

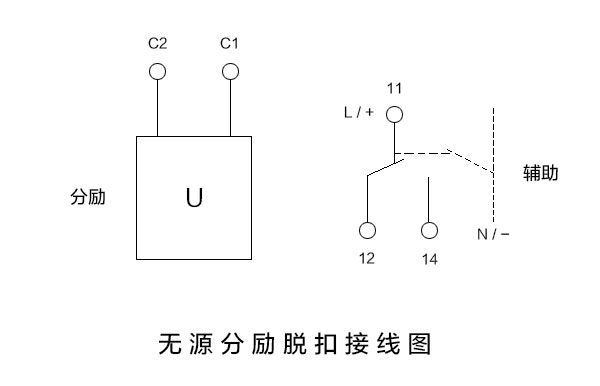

分勵脫扣中的C1和C2是脫扣器線圈,所以C1和C2接控制分勵的電源。其中C2接電源的相線,C1通過外部控制觸點接控制電源的N線或者直流電的負極。
輔助部分的12和14常開和常閉觸點,還有一條線是公共接線端11。斷路器斷開狀態下12常閉信號端,14常開信號端。接線要看你的火災報警接線圖,按道理來12接斷開信號,14接開關閉合信號端,這樣可以反饋信號給接收的元器件當前分勵脫扣的運行狀態。
