德力西CDC10交流接觸器結構特征和常見故障分析解決方法

發布日期：2018-03-12 10:34:07 作者：德力西旗艦店

摘要： 德力西交流接觸器CDC10系列40A及以下規格為直動式、雙斷點立體布局，上層為觸頭系統，下層為電磁系統，輔助觸頭位于兩側，這款交流接觸器60A及以上規格為轉動式，雙斷點平面布局，左邊是觸頭系統右邊為電磁系統，輔助觸頭組位于電磁系統的下部。

德力西交流接觸器CDC10系列40A及以下規格為直動式、雙斷點立體布局，上層為觸頭系統，下層為電磁系統，輔助觸頭位于兩側，這款交流接觸器60A及以上規格為轉動式，雙斷點平面布局，左邊是觸頭系統右邊為電磁系統，輔助觸頭組位于電磁系統的下部。

德力西CDC10交流接觸器是在CJ10接觸器的基礎上進行改進的產品，它可以替代CJ10接觸器，CDC10交流接觸器對觸頭和滅弧系統進行了改進，使接觸器的最高額定工作電壓從380伏提高到660伏，陶土滅弧罩改為DMC塑料滅弧罩，并且增加了滅弧柵片，改進了觸頭的結構設計，提高滅弧性能，增加觸頭壽命，縮小回飛弧距離。

交流接觸器會有很多常見的故障和現象，不同的原因處理方法也不同，德力西官方旗艦店今天就給大家來分析一下常見的交流接觸器故障以及可能的原因和解決方法。

一、鐵芯吸合不上或者吸力不足

故障原因：電源電壓過低或波動過大，操作回路電源容量不足或發生斷線及控制觸頭接觸不良，線圈技術參數與使用條件不符，產品本身?yè)p壞。

解決方法：調高電源電壓，增加電源容量更換線路修理輔助觸頭，更換接觸器線圈或接觸器，排除卡住故障。

二、交流接觸器的觸頭不釋放或者釋放緩慢

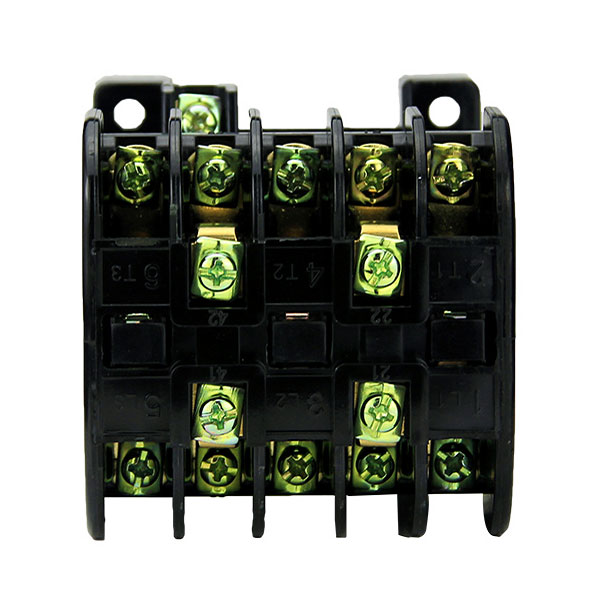

德力西交流接觸器CDC10觸頭高清大圖

故障原因：接觸器觸頭燒熔，機械吸合部分卡住，鐵芯極面有油污或灰塵。

解決方法：看接觸器觸頭是否燒熔，如果觸頭燒熔則更換觸頭，檢查鐵芯極面是否有異物。

三、交流接觸器線圈過熱或者燒毀

故障原因：接觸器觸頭燒熔，機械吸合部分卡住，鐵芯極面有油污或灰塵。

解決方法：看接觸器觸頭是否燒熔，如果觸頭燒熔則更換觸頭，檢查鐵芯極面是否有異物。

四、接觸器的電磁鐵噪音大（交流電壓）

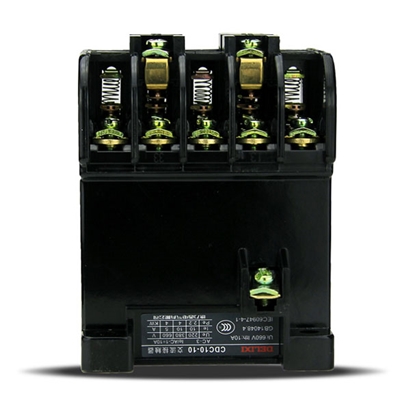

德力西交流接觸器CDC10鐵芯極面

故障原因：電源電壓過低，磁系統歪斜或機械部分卡住使鐵芯不能吸平，鐵芯生銹或有異物，短路環斷裂或鐵芯磨損。

解決方法：提高操作回路電壓，調整磁系統，檢查鐵芯是否有異物，如有異物則更換鐵芯。

五、接觸器觸頭燒熔

故障原因：操作頻率過高或產品過載使用，負載線路發生短路情況。

解決方法：更換更大功率的交流接觸器，排除短路故障。
